شیر تخلیه فشار هیدرولیک ZDB Z2DB با عملکرد پایلوت

 نمای کلی

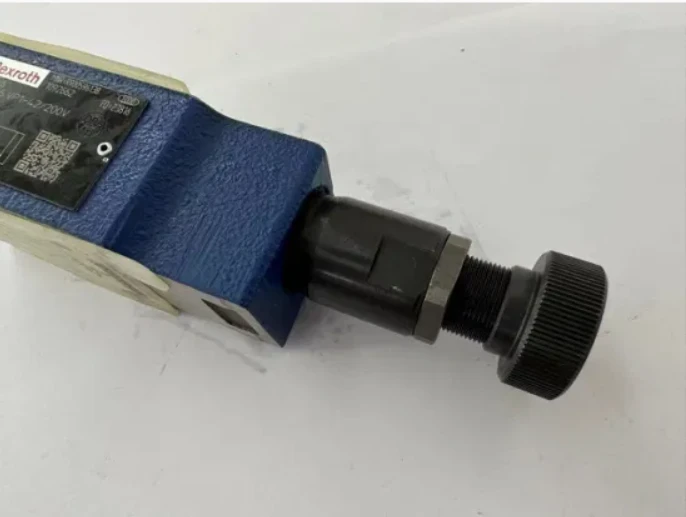

شیر هیدرولیک ZDB Z2DB شیر تخلیه فشار پایلوت، شیرهای فشار شکن در طراحی صفحه ساندویچی هستند. آنها برای محدود کردن فشار سیستم استفاده می شوند. شیر هیدرولیک ZDB Z2DB شیر تخلیه فشار که به صورت پایلوت کار می کند اساساً از یک محفظه (7) و یک یا دو کارتریج شیر فشار تشکیل شده است. فشار سیستم را می توان از طریق نوع تنظیم (4) تنظیم کرد. در موقعیت اولیه دریچه ها بسته هستند. فشار در کانال A بر روی قرقره (1) اثر می کند. در همان زمان، فشار از طریق نازل (2) به سمت فنری قرقره (1) و از طریق نازل (3) به پایلوت پاپپت (6) اعمال می شود. اگر فشار در کانال A از مقدار تعیین شده در فنر (5) بیشتر شود، پیلوت (6) باز می شود. سیال هیدرولیک از سمت فنری قرقره (1)، نازل (3) و کانال (8) به کانال T (TA) جریان می یابد. افت فشار حاصل، قرقره (1) را به حرکت در می آورد و اتصال A به T (TA) را باز می کند. در کانال A فشار تنظیم شده در فنر (5) تنظیم شده است.
