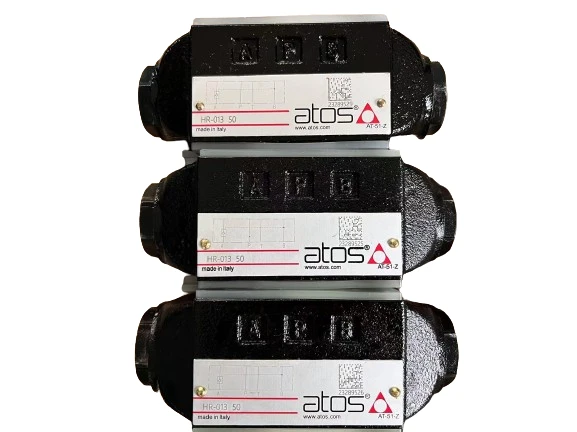

شیرهای دریچه گاز DHEP ATOS HQ HR

 نمای کلی

تنظیم جریان با چرخاندن پیچ تنظیم در مدل معمولی انجام می شود. دریچه های دریچه گاز ATOS HQ HR نسخه های اختیاری با دستگیره میکرومتر درجه بندی شده در صورت درخواست در دسترس هستند. چرخش در جهت عقربه های ساعت گاز را افزایش می دهد (عبور کاهش می یابد).

اندازه و حداکثر دبی دریچه های دریچه گاز ATOS HQ HR:

HQ{0}}اندازه 06، جریان تا 25 لیتر در دقیقه برای /U

گزینه، حداکثر تا 80 1/دقیقه برای استاندارد

KQ-0= اندازه 10، جریان تا 160 لیتر در دقیقه

JPQ-2= اندازه ۱۶، جریان تا 200 1/دقیقه

JPQ-3= اندازه 25، جریان تا 300 لیتر در دقیقه

سطح نصب:

ISO 4401 سایز 06، 10،16 و 25

حداکثر فشار: 350 بار (HQ، JPQ)

315 بار (KQ)
