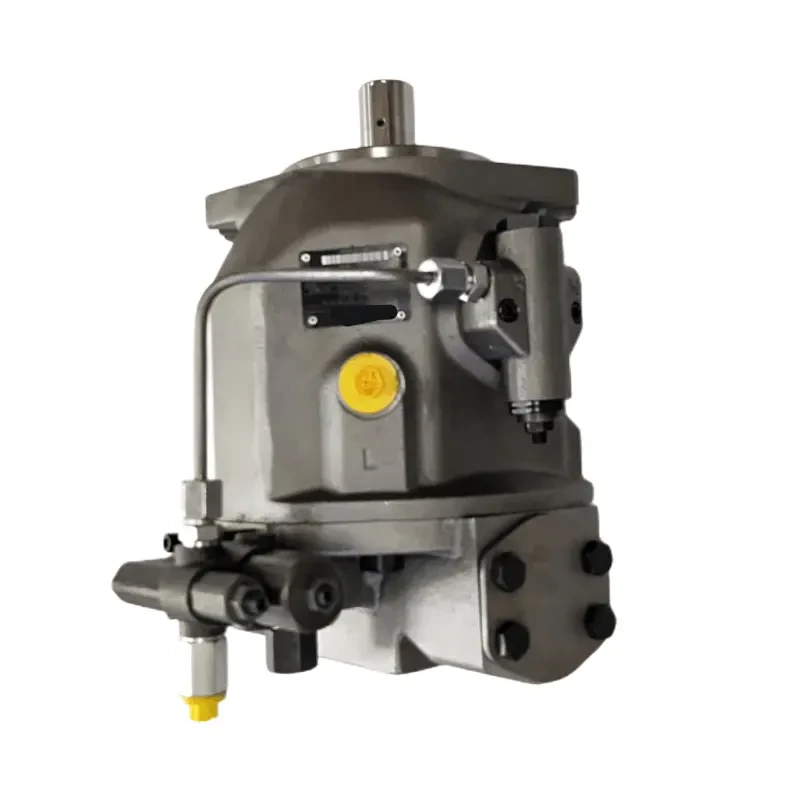

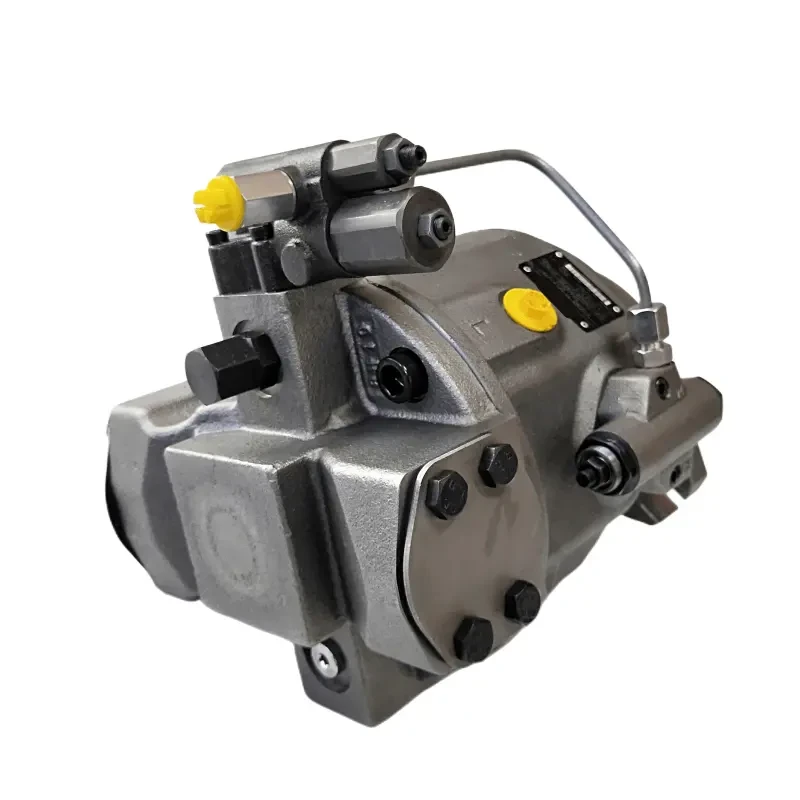

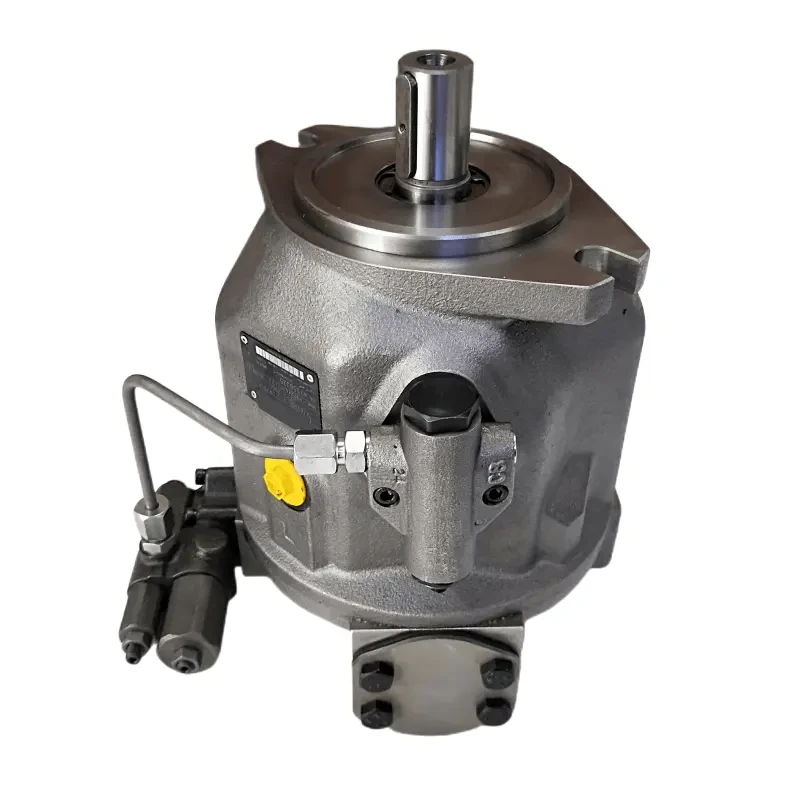

پمپ پیستونی شعاعی هیدرولیک A10VSO

کد را تایپ کنید

01 02 03 04 05 06 07 08 09 10 11 12 13

A10V(S)

O

/

31

-

V

نسخه 18 28 45 71 88 100 140

01

نسخه استاندارد (بدون کد)

نسخه پرسرعت (ابعاد خارجی مشابه نسخه استاندارد است)

-

-

-

H

واحد پیستون محوری

02

طرح سواش پلیت متغیر فشار اسمی 280 بار حداکثر فشار 350 بار

-

-

-

-

-

-

A10VS

-

A10V

حالت عملیاتی

03

پمپ، مدار باز

O

اندازه (NG)

04

جابجایی هندسی، جدول مقادیر در صفحات 6 و 7 را ببینید

18

28

45

71

88

100

140

دستگاه کنترل

05

کنترل دو نقطه ای، کارکرد مستقیم

DG

کنترل کننده فشار هیدرولیک

DR

با کنترل کننده جریان هیدرولیک

XT باز است

DFR

XT با عملکرد فلاشینگ وصل شده است

DFR1

XT بدون عملکرد فلاشینگ وصل شده است

DRSC

با کنترل جریان و فشار دیفرانسیل، متغیر الکتریکی

EF1)

با قطع فشار

کنترل از راه دور هیدرولیک

DRG

کنترل منفی الکتریکی

U = 12 V

ED71

U = 24 V

ED72

کنترل مثبت الکتریکی

U = 12 V

ER71

U = 24 V

ER72

کنترل قدرت جریان فشار

-

DFLR

سری

06

سری 3، شاخص 1

31

جهت چرخش

07

روی شفت محرک مشاهده می شود

در جهت عقربه های ساعت

R

خلاف جهت عقربه های ساعت

L

مواد آب بندی

08

FKM (فلورالاستومر)

V

محور محرک 18 28 45 71 88 100 140

09

شفت اسپلینت ANSI B92.1a

شفت استاندارد

S

مشابه شفت "S" اما برای گشتاور ورودی بالاتر

-

-

R

قطر کاهش یافته، تناسب محدود برای درایو عبوری (به جدول مقادیر، صفحه 9 مراجعه کنید)

○

U

همان "U"، گشتاور بالاتر. مناسب بودن محدود برای از طریق درایو (به جدول مقادیر، صفحه 9 مراجعه کنید)

-

W

فلنج نصب

10

ISO 3019-1 (SAE)

2-سوراخ

C

4-سوراخ

-

-

-

-

-

-

D

1) برگه داده 92709 را ببینید

کد را تایپ کنید

01 02 03 04 05 06 07 08 09 10 11 12 13

A10V(S)

O

/

31

-

V

پورت کاری 18 28 45 71 88 100 140

11

پورت های فلنج SAE مطابق با J518
پورت های کاری
متریک

نخ بست
متریک; عقب

نه برای از طریق درایو

-

-

-

11

-

-

-

-

-

41

نخ بست
متریک; جانبی بالا پایین

برای از طریق درایو

-

-

12

-

-

-

-

-

42

پورت های فلنج SAE مطابق با J518
پورت های کاری
UNF

نخ بست
UNF; عقب

نه برای از طریق درایو

-

-

-

61

-

-

-

-

-

91

نخ بست
UNF; جانبی بالا پایین

برای از طریق درایو

-

-

62

-

-

-

-

-

92

از طریق درایو(برای گزینه های نصب، به صفحه 53 مراجعه کنید)

12

فلنج ایزو 3019-1 هاب برای شافت 2)
قطر قطر

18 28 45 71 88 100 140

بدون از طریق درایو

N00

82-2 (A)

5/8 در 9T 16/32DP

K01

3/4 در 11T 16/32DP

K52

101-2 (B)

7/8 در 13T 16/32DP

-

K68

1 در 15T 16/32DP

-

-

K04

127-2 (C)

1 1/4 در 14T 12/24DP

-

-

-

K07

1 1/2 در 17T 12/24DP

-

-

-

-

-

K24

152-4 (D) 1 3/4 در 13T 8/16DP

-

-

-

-

-

-

K174)

اتصالات برای شیر برقی3)

13

بدون کانکتور (بدون شیر برقی، فقط با کنترل هیدرولیک، بدون کد)

DEUTSCH - کانکتور قالبی، 2-پین، بدون دیود سرکوبگر

P

= موجود ○=در صورت درخواست- = در دسترس نیست
